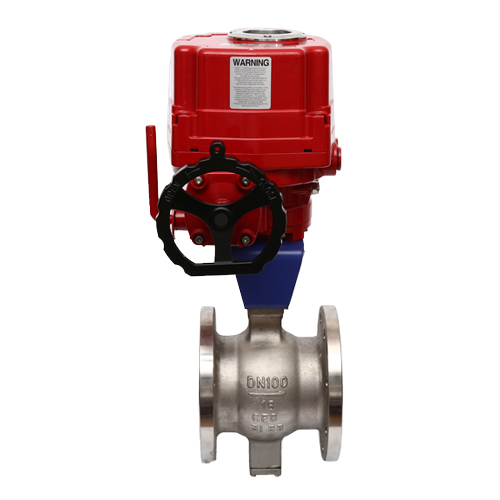

进口V型球阀

美国LAINE莱恩-进口V型球阀属于固定球阀，也是单阀座密封球阀，它的V型切口与金属阀座之间具有剪切作用，阀芯的边缘呈V字型，球体上有一个V形开口，随着球的旋转，可使用中间开度面积的变化进行流量调节，调节性能是球阀中最佳的，流量特性是等百分比的，可调比达100:1。并可切断流体中夹杂的杂质而关闭，特别适合含纤维、微小固体颗粒、料浆等介质。

流通能力大，全开时几乎没有流阻，是同口径双座调节阀的2-2.5倍。

可调比大，可达200:1至300:1。

阀座采用软密封聚四氟乙烯时，可以达到零泄漏。

流量特性为近似等百分比。

转角行程为0～90°。

V形口与阀座之间具有剪切作用，适用于纤维，纸浆，含有颗粒介质的调节。

燰型状边缘，切断杂质。在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。而V型球阀其阀芯是不会被纤维卡住的。此外，由于采用了法兰连接形式，因而其拆装简便，无需特殊工具，维修维护也简单易行。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，阀体、阀盖及阀座分别采用金属点对点结构，另外使用了摩擦系数较小的阀杆弹簧，因此，操作扭矩小，很稳定。

V型球阀主要零部件

v型球阀标准产品Cv值表：

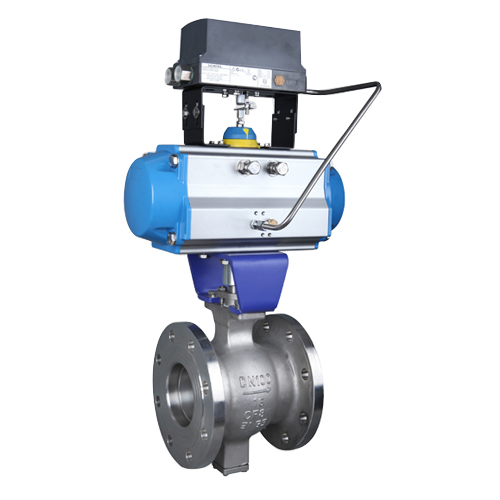

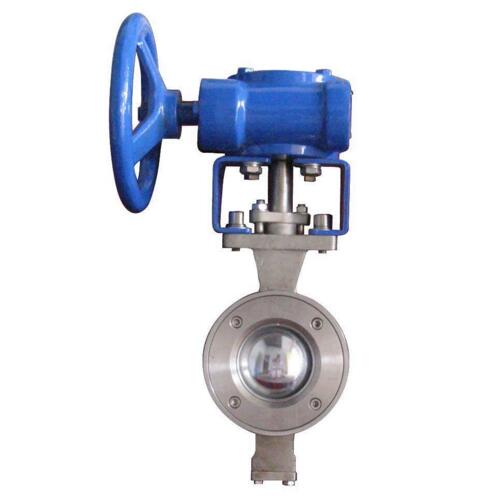

针对各类V型球阀，包括：对夹式V型球阀、法兰是V型球阀、气动双执行器V型球阀、精小型气动V型调节阀、手动蜗轮式V型调节阀。V型球阀Cv值表示的是V型调节阀对液体的流通能力;即：流量系数。国外一般称为Cv值，国内一般称为Kv值。是阀门产品的一个重要参数。

计算公式 Cv=qv*[ρ*△p0/(ρ0*△p)]^0.5

式中： Cv：流通能力，

USgal/min qv：实测水的流量，

USgal/min ρ：实测水的密度，g/cm；

ρ0：60℉下水的密度，ρ0=1g/cm；

△p.=p1-p2。p1和p2是被测元件上下游的压力差，lbf/in2。

v型球阀固有的流量特性为近似百分比特性，如图

v型球阀最大允许泄漏量



（单位:mm)

阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。


阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

       （8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
